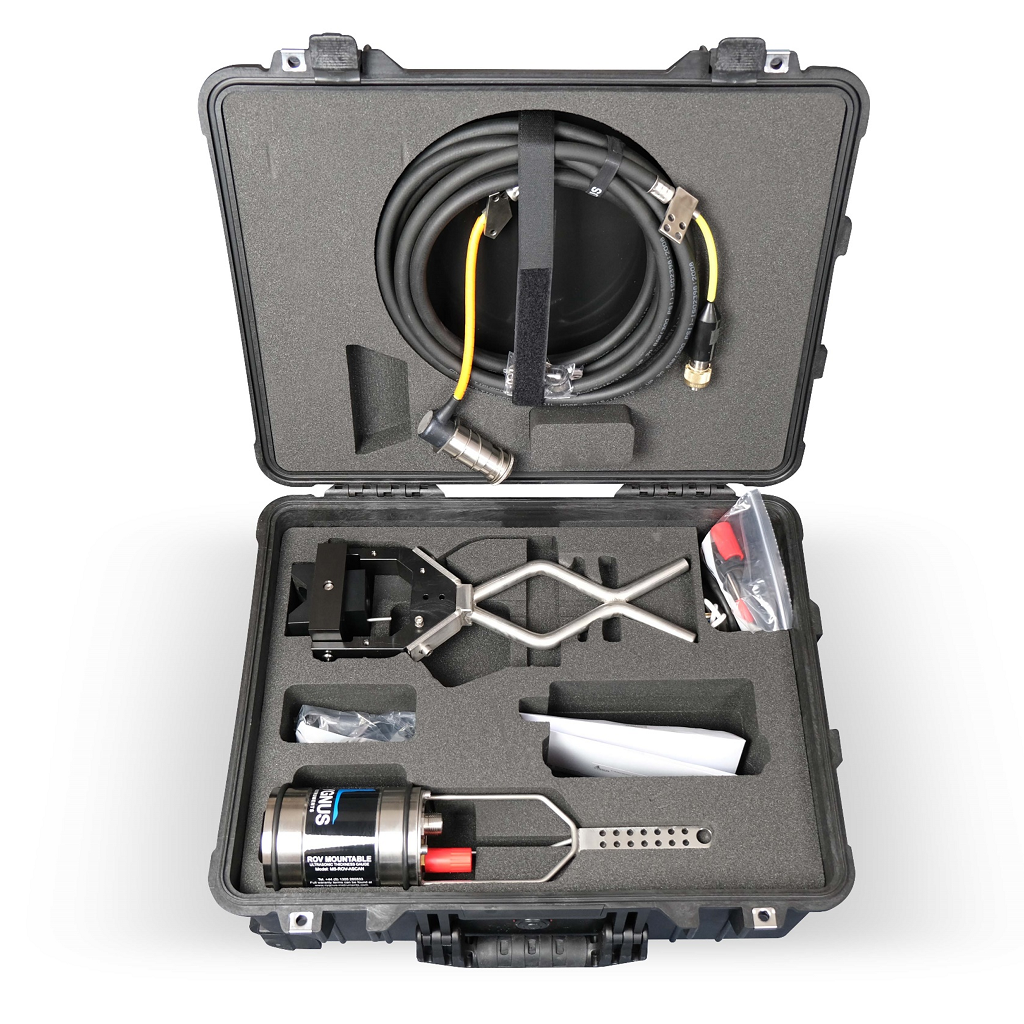

Cygnus ROV UTM超声波测厚仪

专为水下遥控潜水器（ROV）设计，信固
提供一个专用的可安装于ROV上的测厚
仪（额定深度可达 3000 米）

这款信固ROV UTM超声波测厚仪的测量深度可达3,000米，具有实时A扫描、压电复合材料探头和自对准探头处理机。功能多样，旨在在最恶劣的深海作业条件下测量金属厚度且无需去除涂层。

主要特点

• A扫描显示辅助验证测量数据

• 多重波和双重波模式，用于按照船级社规定对涂层（厚度可达 1 毫米）进行精确测量。

• 单波模式用于无涂层且严重腐蚀金属

• 使用自动单波（SE）/双重波（EE）/多重波（ME）测量模式可获得最佳效果，也可手动进行设置。

• （CygLink）软件，可在水面上的计算机中显示并处理测量数据

• 可通过CygLink软件，轻松进行校准及测量设置。

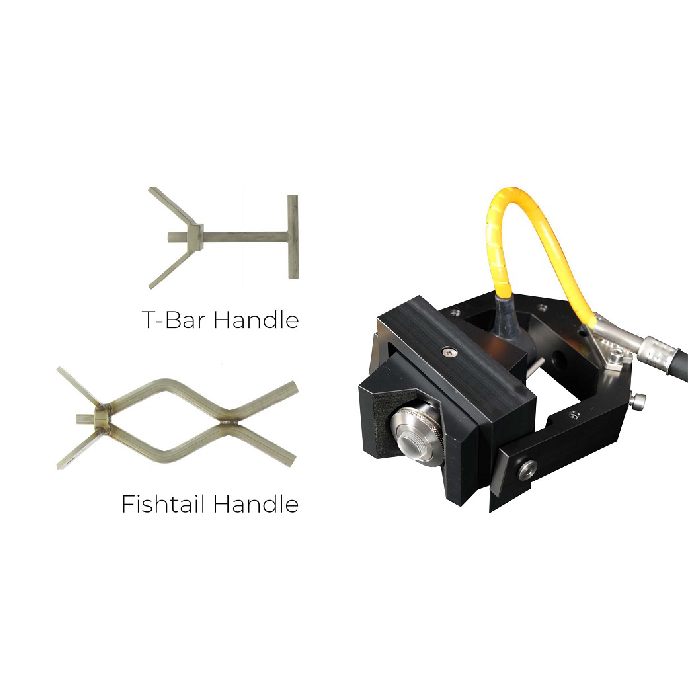

• P50探头操作器设计巧妙，可与直径50毫米的管道乃至平面自动对准。

• 手动或自动增益控制

应用领域
- 材料

  声速介于 2000 m/s 和 9000 m/s 之间（0.0780 in/μs 到 0.3543 in/μs）
- 测量模式

  多重波：使用 3 次回波可忽略厚度达 1mm（0.039"）的涂层；双重波：使用 2 次回波可忽略厚度达 1mm（0.039"）的涂层；单波：使用 1 次回波
- 精确度

  ±0.1 mm（±0.004
- 测量范围（钢中）

  多重波：4 - 20 mm（0.157"到 0.787"）双重波：4 - 30 mm（0.157"到 1.18"）单波：4 - 50 mm（0.157"到 1.96"）
- 分辨率

  0.1 mm（0.005
- 探头零点

  可自动和手动选择
- 电源

  12 - 24 V 电源输入 @ 60mA（平均） @ 200mA（最大）
- 尺寸

  105mm×110mm×35mm（4.1 in×4.3 in×1.4 in）（宽 × 高 × 深）
- 重量(空气中)

  仪器本体最大 3.7kg（8.2 lb）
- 操作温度

  -10°C 到 50°C（14°F 到 122°F）
- 环境评级

  IP68，可达 3000m（9,843 ft）
- 通信

  RS - 232
- 计算机软件

  CygLink 允许数据记录和A扫描图查看；生成调查和报告为 PDF 文件；适用于 Windows 10 及以上版本
